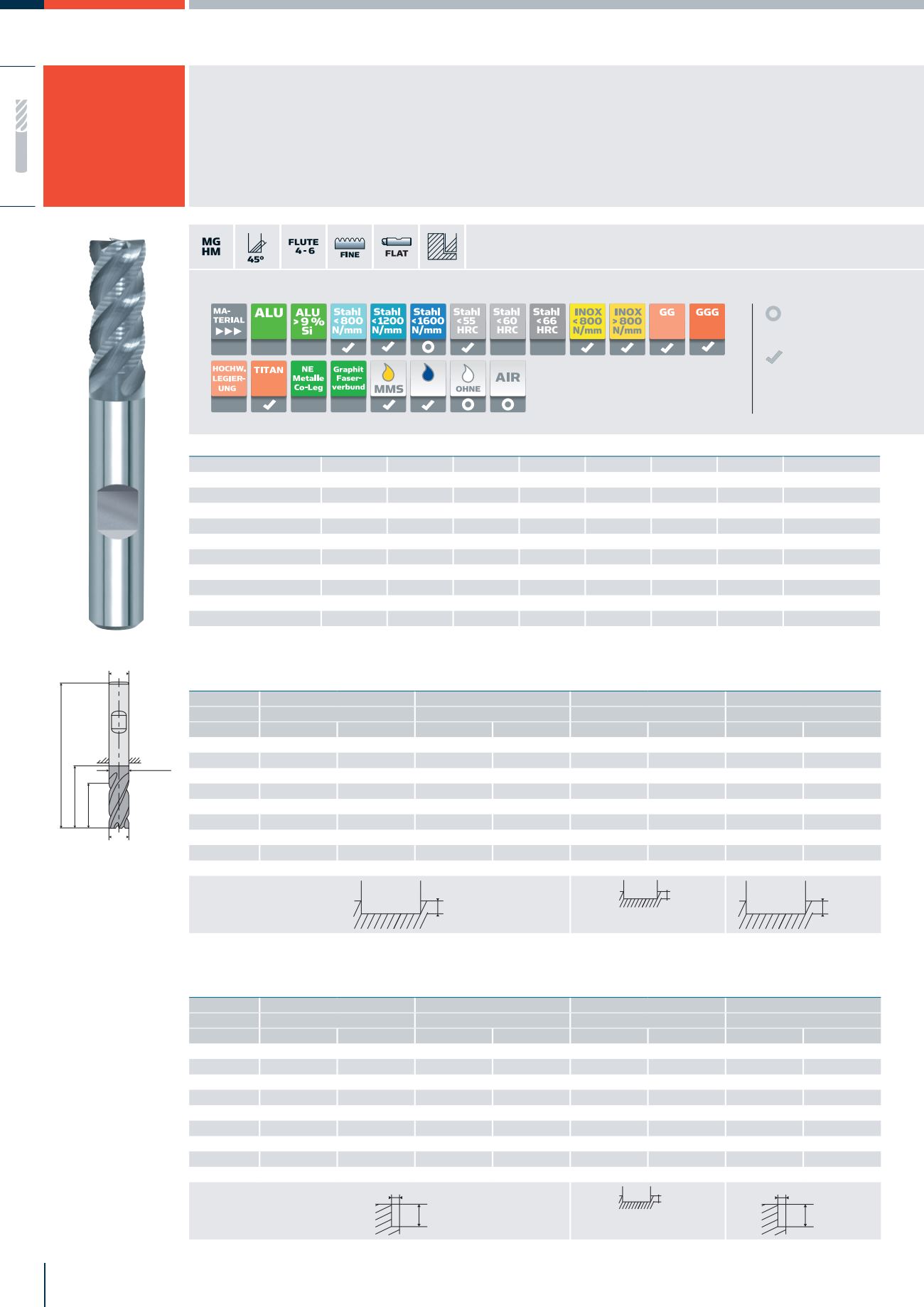

Näpflin Lagerkatalog

20 / 76

18
NÄPFLIN TOOLS //
Werkstoff
Unlegierter Stahl
Legierter Stahl
Werkzeugstahl
Unlegierter Stahl
Legierter Stahl
Werkzeugstahl
Rostfreier Stahl
Titan legiert Inconel
Härte ~ HRc30 HRc30 ~ HRc45
Festigkeit 1000N/mm² 1000 ~ 1500N/mm²
Durchmesser Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub
6 15600 2320 12400 840 8400 570 2400 190
8 11600 2320 9200 840 6300 570 1800 180
10 9200 2320 7600 840 5100 570 1300 190
12 8000 2400 6000 800 4200 570 1200 190
14 6800 2400 5200 840 3600 570 900 130
16 6000 2400 4800 760 3300 510 800 110
18 5200 2320 4400 720 2700 420 700 100
20 4800 2160 3600 560 2400 360 660 100
25 4300 2150 3200 620 2160 410 600 100
Drehzahl = U/min. · Vorschub = mm/min.
0,3 x D
1,5 x D
1,5xD
A:Ø6-Ø10:0,15xD
Ø12-Ø16:0,10xD
Ø18-Ø25:0,05xD
0,05 x D
1,0 x D
ARTIKELBESCHREIBUNG
Geeignet · Suitable
Sehr gut geeignet ·
Very suitable
Art.
2000 Multi VHM Schruppfräser 45° 3-6Z D4-25
Normal ohne Absetzung
VHMWERKZEUGE SCHRUPP
2 2 2 2 2
Werkstoff
Unlegierter Stahl
Legierter Stahl
Werkzeugstahl
Unlegierter Stahl
Legierter Stahl
Werkzeugstahl
Rostfreier Stahl
Titan legiert Inconel
Härte ~ HRc30 HRc30 ~ HRc45
Festigkeit 1000N/mm² 1000 ~ 1500N/mm²
Durchmesser Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub
6 15600 2320 12400 840 8400 570 2400 190
8 11600 2320 9200 840 6300 570 1800 180
10 9200 2320 7600 840 5100 570 1300 190
12 8000 2400 6000 800 4200 570 1200 190
14 6800 2400 5200 840 3600 570 900 130
16 6000 2400 4800 760 3300 510 800 110
18 5200 2320 4400 720 2700 420 700 100
20 4800 2160 3600 560 2400 360 660 100
25 4300 2150 3200 620 2160 410 600 100
Drehzahl = U/min. · Vorschub = mm/min.
0,5 x D
A
A:Ø6-Ø10:0,25xD
Ø12-Ø16:0,15xD
Ø18-Ø25:0,10xD
0,05 x D
Artikel D1 L2 L1 L3 D2 D3 Z Preis in €
2000040 4 11 57 6 3 27,20
2000050 5 13 57 6 4 27,20
2000060 6 16 57 6 4 27,20
2000070 7 16 63 8 4 31,85
2000080 8 16 63 8 4 31,85
2000090 9 19 72 10 4 47,60
2000100 10 22 72 10 4 47,60
2000120 12 26 83 12 4 61,10
2000140 14 26 83 14 5 74,05
2000160 16 32 92 16 5 99,50
2000200 20 38 104 20 6 160,20
2000250 25 45 121 25 6 280,75
d1
d2
l1
l3
l2
d3
