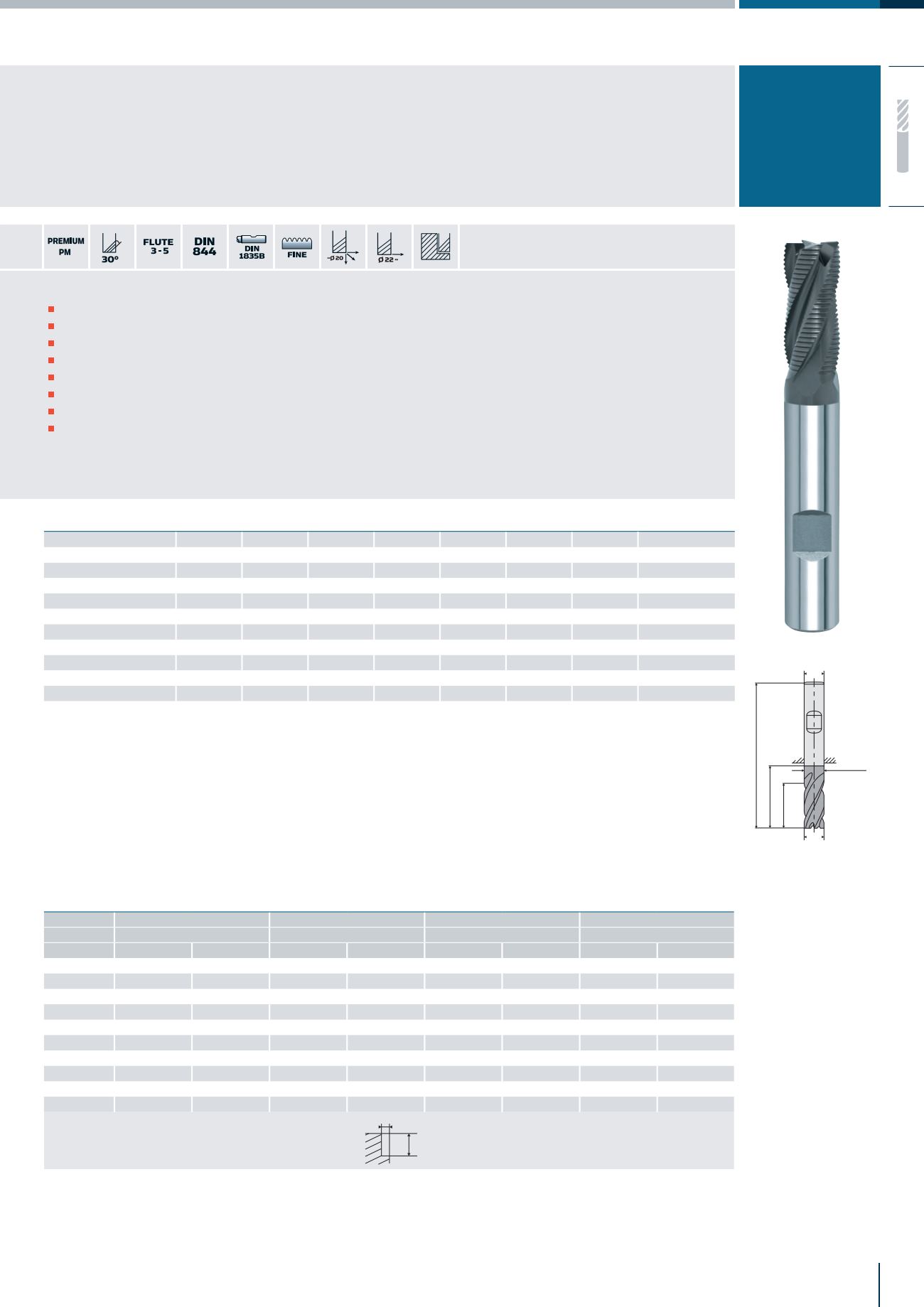

Näpflin Lagerkatalog

27 / 76

25
NÄPFLIN TOOLS //
Werkstoff Baustahl
Unlegierter Stahl
Baustahl
Unlegierter Stahl
Guss
Unlegierter Stahl
Legierter Stahl
Werkzeugstahl
Vorgehärteter Stahl
Legierter Stahl
Werkzeugstahl
Härte ~ HRc20 HRc20 ~ HRc30 HRc30 ~ HRc40
Festigkeit ~ 500N/mm² 500 ~ 800N/mm² 800 ~ 1000N/mm² 1000 ~ 1300N/mm²
Durchmesser Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub
6 2800 230 2200 180 1600 115 1300 105
8 2400 290 1900 230 1400 160 1050 125
10 1900 415 1500 315 1050 195 890 160
12 1600 415 1200 330 900 230 740 180
14 1400 415 1050 330 760 230 630 180
16 1200 415 950 330 660 230 550 180
18 1050 415 890 330 610 230 490 180
20 960 425 760 330 530 230 440 180
22 890 425 650 330 470 230 400 180
25 790 415 600 315 420 220 360 180
Drehzahl = U/min. · Vorschub = mm/min.
0,5 x D
1,5 x D
MATERIALGRUPPEN
1 - Stähle bis 500 N/mm2
2 - Stähle über 500-800 N/mm2
3 - Stähle über 800-100 N/mm2
4 - Stähle über 1000-1300 N/mm2
5 - Kaltarbeitsstähle -12% Cr
6 - Hochwarmfeste Legierungen
7 - Kupfer
8 - Kupfer-Knet-Legierungen aushärtbar
Art.
4100 PM-Feinschruppfräser 3-5Z D6-25
HSSWERKZEUGE
Artikel D1 L2 L1 L3 D2 D3 Z Preis in €
4100060 6 13 57 6 3 19,05
4100070 7 16 66 10 3 27,75
4100080 8 19 69 10 3 27,75
4100090 9 19 69 10 3 26,35
4100100 10 22 72 10 4 26,35
4100120 12 26 83 12 4 31,40
4100140 14 26 83 12 4 38,70
4100160 16 32 92 16 4 43,55
4100180 18 32 92 16 4 48,70
4100200 20 38 104 20 4 61,10
4100220 22 38 104 20 5 75,30
4100250 25 45 121 25 5 90,10
d1
d2
l1
l3
l2
d3
