12
NÄPFLIN TOOLS //
CBN tiefgeschliffene Spannuten
ergeben absolut scharfe Schneiden.
Ergebnis:
• Grat- und ratterfreies Ansenken.
CBN deep ground flutes results to
extremely sharp cutting edges.
This leads to:
• Burr- and chatter-free
deburring and countersinking.
ART.20.1790 ART.20.1795
Eigenschaften
HSS-XE Stahl + BLUE-TEC beschichtet
Gefertigt aus hochlegierten Spezialstahl “XE” für wesentlich höhere Standzeit
gegenüber HSS-Stähle. BLUE-TEC Beschichtung für eine nochmalige wesentli-
che Erhöhung der Standzeit auch bei Trockenbearbeitung (ohne/wenig Kühlung)
Ideal zum Senken in:
Edelstähle V2A
Stahl
Guss
Bunt- und Leichtmetalle
Properties
HSS-XE steel + BLUE-TEC coated
Made of high-alloyed special steel „XE“ for considerably longer service life than
HSS steel. BLUE-TEC coating for a further substantial increase in service life
also when machining dry (no/little cooling)
Excellent for countersinking in:
Stainless steel V2A
Steel
Cast iron
Non ferrous material
Eigenschaften
HSS-XE Stahl
Gefertigt aus hochlegierten Spezialstahl “XE” für wesentlich höhere
Standzeiten gegenüber HSS-Stähle.
Ideal zum Senken in:
Edelstähle V2A
Stahl
Guss
Bunt- und Leichtmetalle
Properties
HSS-XE steel
Made of high-alloyed special steel „XE“ for considerably longer service life than
HSS-Steel.
Excellent for countersinking in:
Stainless steel V2A
Steel
Cast iron
Non ferrous material

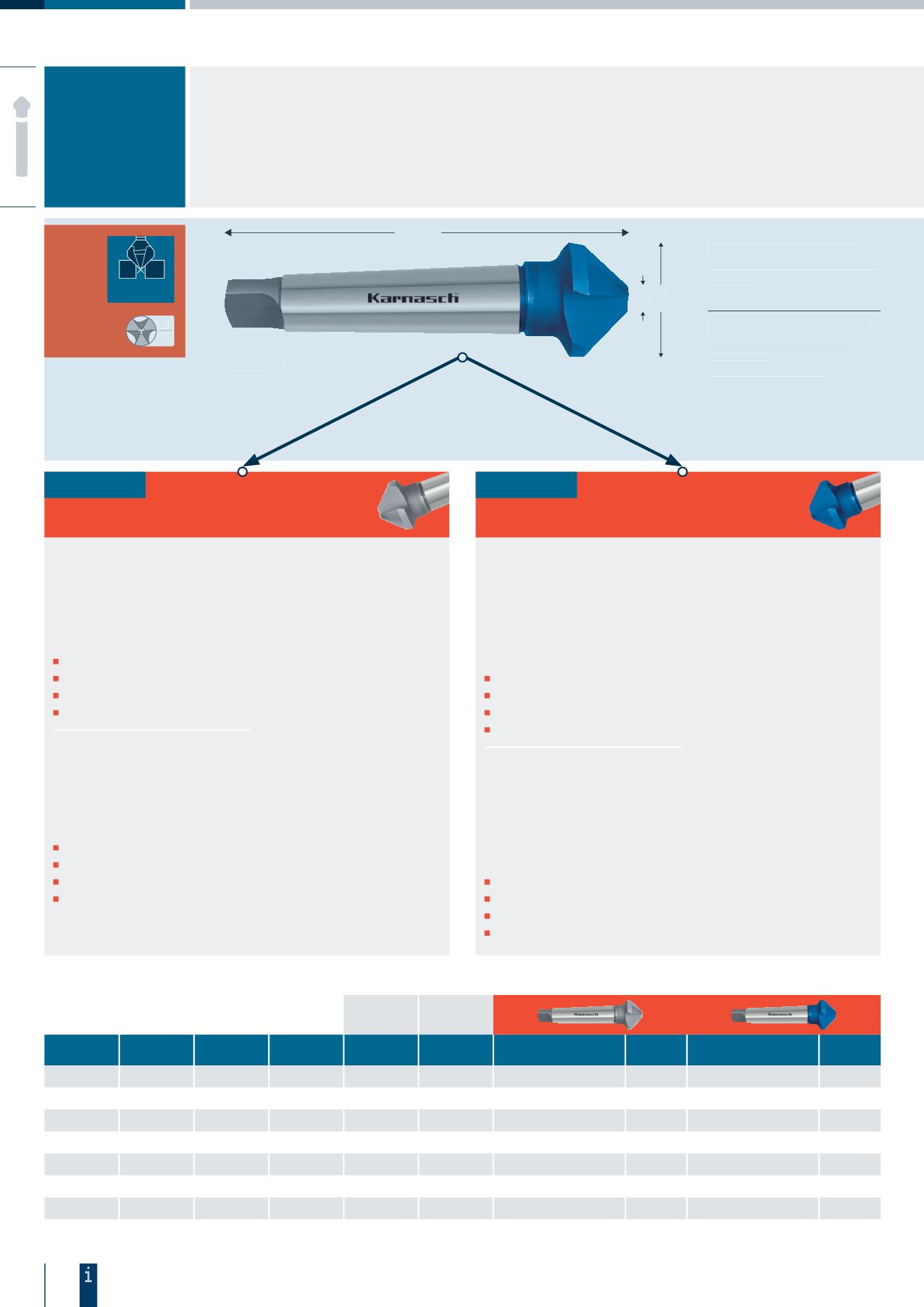

KEGEL- UND ENTGRATSENKER
TAPER AND DEBURRING COUNTERSINKS
DIN 335 FORM ∙ TYPE C 90°
KEGEL- UND ENTGRATSENKER
TAPER AND DEBURRING COUNTERSINKS Art.
20.1790
20.1795
90°
l1
d1 d3
Morsekonus
Morse taper
2 / 3 / 4
d1
Ø mm
d3
Ø mm
Gesamtlänge
Total length
L1 mm
Schaft ∙ Shank
Morsekonus MK
Morse taper MT
Senkung nach DIN 74
Countersinking per DIN 74 20.1790 20.1795
AF BF
HSS-XE Stahl
HSS-XE Steel € HSS-XE Stahl + BLUE-TEC
HSS-XE Steel + BLUE-TEC €
20,5 3,5 100,0 MK / MT 2 – M 10 • 201790.010 24,95 • 201795.010 31,60
25,0 3,8 106,0 MK / MT 2 – M 12 • 201790.020 27,95 • 201795.020 35,35
31,0 4,2 112,0 MK / MT 2 – M 16 • 201790.030 33,50 • 201795.030 40,90
37,0 4,8 118,0 MK / MT 2 M 20 M 20 • 201790.040 43,60 • 201795.040 62,30
40,0 10,0 140,0 MK / MT 3 – – • 201790.050 50,05 • 201795.050 68,75
50,0 14,0 150,0 MK / MT 3 – – • 201790.060 73,15 • 201795.060 91,85
63,0 16,0 180,0 MK / MT 4 – – • 201790.070 117,25 • 201795.070 152,80
80,0 22,0 190,0 MK / MT 4 – – • 201790.080 197,70 • 201795.080 259,95
BEDIENUNGSHINWEISE
OPERATING INSTRUCTION
SEITE/ PAGE 42
