NÄPFLIN TOOLS
//

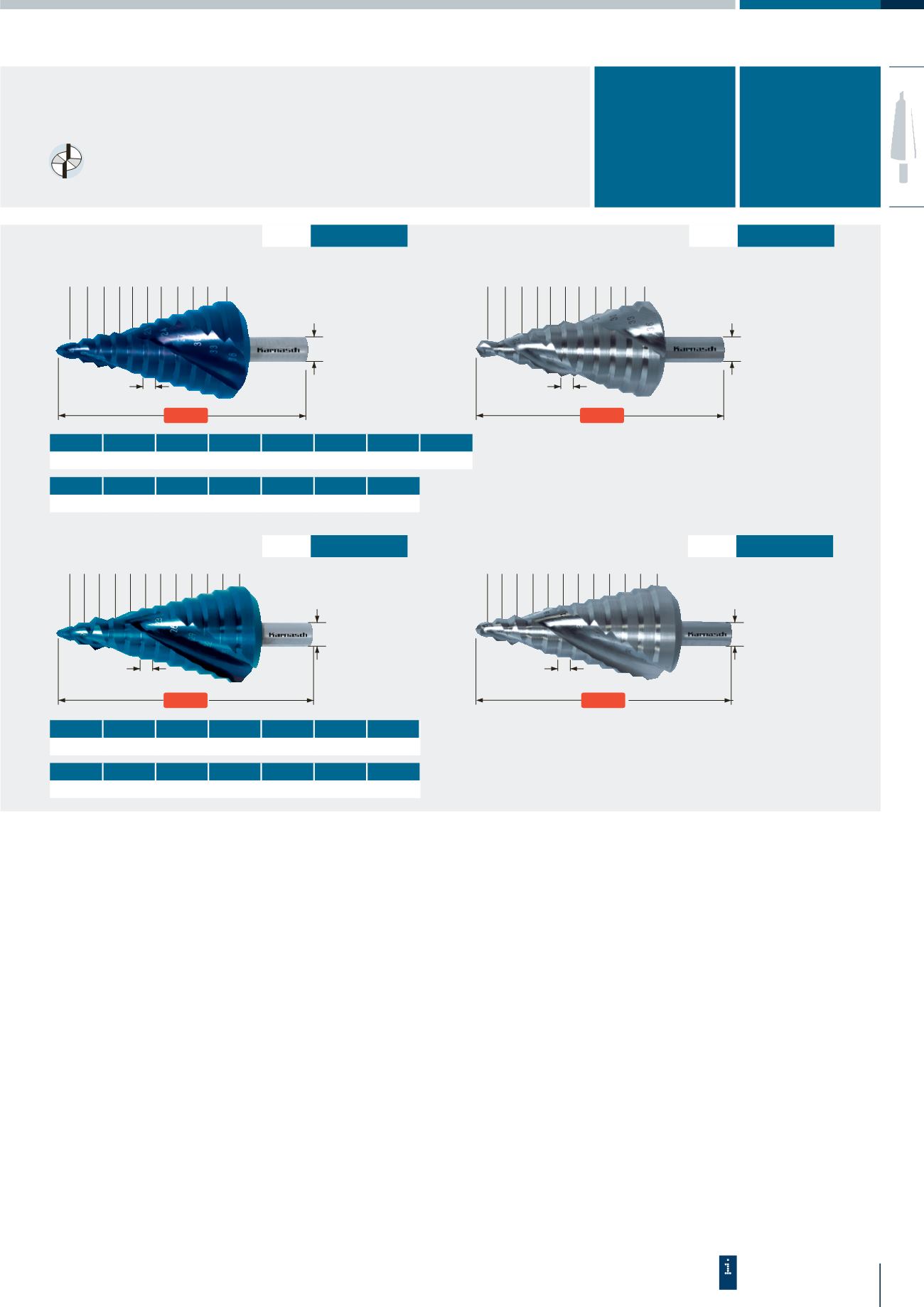

STUFENBOHRER CBN GESCHLIFFEN × 2 SCHNEIDEN
STEP DRILLS CBN GROUND × 2 CUTTING
ART.
20.1451
ART.
20.1471
ART.
20.1451U
ART.
20.1471U
Gewinde Kernloch Stufenhöhe
Thread core hole step height
6 mm
Gewinde Kernloch Stufenhöhe
Thread core hole step height
6 mm
Durchgangslöcher Stufenhöhe
Through borings step height
4 mm
Durchgangslöcher Stufenhöhe
Through borings step height
3 mm
€
98,65
€
70,05
€
74,60
€
56,05
SPIRAL-GENUTET MIT KREUZANSCHLIFF
SPIRAL-FLUTED WITH SPLIT POINT
6
36
9 12 15 18 21 24 27 30 33
10 mm
4
mm
6
36
9 12 15 18 21 24 27 30 33
10 mm
4
mm
115 mm
6
38
9 13 16 19 21 23 26 32
4,5
mm
29 35
10 mm
100 mm
115 mm
6
38
9 13 16 19 21 23 26 32
4,5
mm
29 35
10 mm
100 mm
Zum Bohren in Kabelabzweigkästen, Installationsdosen, Verteilergehäusen,
Hausanschlusskästen, Klemmkästen, Schaltschränke, usw.)
Wichtig:
Das seit Jahrzehnten bekannte Pg-System (Pg 7 – Pg 48) wird auf
das internationale metrische System umgestellt (M 12 – M 63).
Karnasch XE-Stahl Stufenbohrer mit Spirale und BLUE-DUR-Beschichtung de-
cken das gesamte Spektrum der Gehäuseöffnungen nach der neuen Norm M 12
– M 40 ab. Die Stufenbohrer haben jeweils eine kurze (3mm oder 4mm) Bohr-
stufe für die Kabeldurchlässe in dünnwandige Gehäuse (Wandstärke max. 3mm
sowie 4mm) sowie eine lange (6mm) Bohrstufe für Gewindekernlöcher in Ver-
teilerschränken (Wandstärke max. 5,5mm).
For drilling in junction boxes, installation sockets, distributor body, service
entrance boxes, terminal boxes, electrical cabinets, etc.)
Important:
The PG system (Pg 7 - Pg 48) known for decades is converted to
the international metric system (M 12 - M 63).
Karnasch XE steel step drills with spiral and BLUE-DUR coating cover the entire
spectrum of body openings according to the new M 12 - M 40 standard. The
step drills have a short drill step (3 mm or 4 mm) for cable outlets in thin-walled
bodies (wall thickness max. 3 mm as well as 4 mm) and a long drill step (6 mm)
for tapping drill holes in distribution boxes (wall thickness max. 5.5 mm).
Stufenbohrer mit Spirale für Kabelverschraubungen
Step drills with spiral for cable connections
Ø mm
7
10,5
14,5
18,5
23,5
30,5
38,5
–
M12x1,5 M16x1,5 M20x1,5 M25x1,5 M32x1,5 M40x1,5
Ø mm
7
10,5
14,5
18,5
23,5
30,5
–
M12x1,5 M16x1,5 M20x1,5 M25x1,5 M32x1,5
Ø mm 12,5
16,5
20,5
25,5
32,5
40,5
M12x1,5 M16x1,5 M20x1,5 M25x1,5 M32x1,5 M40x1,5
Ø mm
7
12,5
16,5
20,5
25,5
32,5
–
M12x1,5 M16x1,5 M20x1,5 M25x1,5 M32x1,5
BEDIENUNGSHINWEISE
OPERATING INSTRUCTION
SEITE/ PAGE 23
