NÄPFLIN TOOLS
//

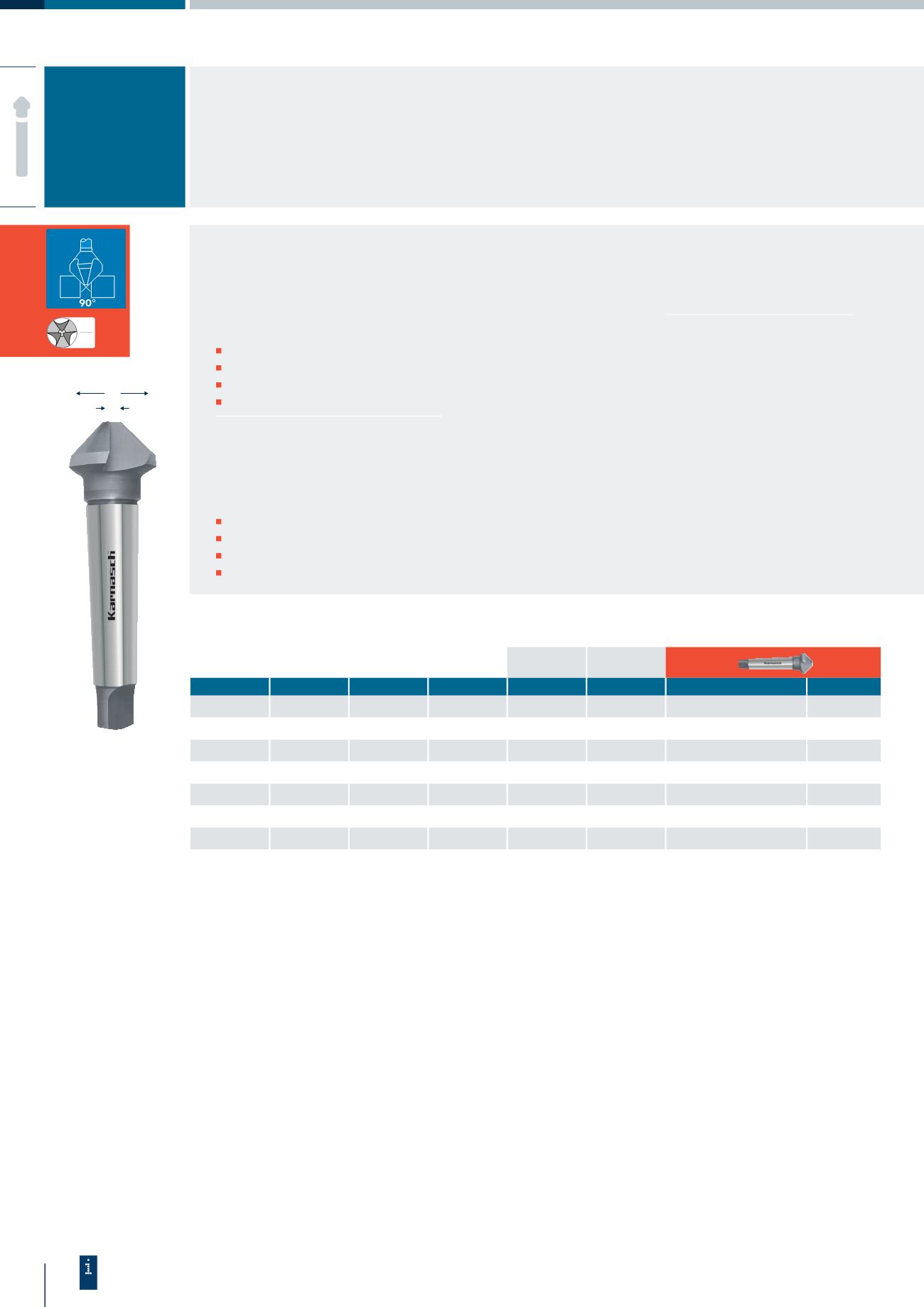

KEGEL- UND ENTGRATSENKER
TAPER AND DEBURRING COUNTERSINKS
DIN 335 TYPE C90°
KEGEL- UND ENTGRATSENKER
TAPER AND DEBURRING COUNTERSINKS
BEDIENUNGSHINWEISE
OPERATING INSTRUCTION
SEITE/ PAGE 22
Art.
20.1790
HSS-XE Stahl
Gefertigt aus hochlegierten Spezialstahl “XE”
für wesentlich höhere Standzeiten gegenüber
HSS-Stähle.
Ideal zum Senken in:
Edelstähle V2A
Stahl
Guss
Bunt-und Leichtmetalle
HSS-XE steel
Made of high-alloyed special steel „XE“ for
considerably longer service life than HSS-steel.
Excellent for countersinking in:
Stainless steel V2A
Steel
Cast iron
Non ferrous materials
CBN tiefgeschliffene Spannuten ergeben
absolut scharfe Schneiden. ERGEBNIS: Grat
und ratterfreies Ansenken.
CBN deep ground flutes results to extremely
sharp cutting edges. This leads to: Burr-and
chatter-free deburring and countersinking.
d1
d3
d1
Ø mm
d3
Ø mm
Gesamtlänge
Total length
L1 mm
Schaft/Shank
Morsekonus MK
Morse taper MT
Senkung nach DIN 74
Countersinking per DIN 74
20.1790
AF
BF
€
20,5
3,5
100,0
MK/MT2
–
M10
201790010
24,95
25,0
3,8
106,0
MK/MT2
–
M12
201790020
27,95
31,0
4,2
112,0
MK/MT2
–
M16
201790030
33,50
37,0
4,8
118,0
MK/MT2
M20
M20
201790040
43,60
40,0
10,0
140,0
MK/MT3
–
–
201790050
50,05
50,0
14,0
150,0
MK/MT3
–
–
201790060
73,15
63,0
16,0
180,0
MK/MT4
–
–
201790070
117,25
80,0
22,0
190,0
MK/MT4
–
–
201790080
197,70
Morsekonus
Morse taper
2 / 3 / 4
Z
3
